PPTC自恢复保险丝典型应用电路方案
发布者：深圳市踏歌科技有限公司  发布时间：2018-01-18
　　PPTC自恢复保险丝广泛应用于通信、安防、工业、汽车、消费类等电子产品的电源线、通信线及 I/O 口等过流保护。PPTC自恢复保险丝典型应用电路如图下图所示，PPTC自恢复保险丝一般串联于电路中，应用于电流较小的电源线及一些通信线路，如RS485 接口，RJ11 接口和 I/O 口等。

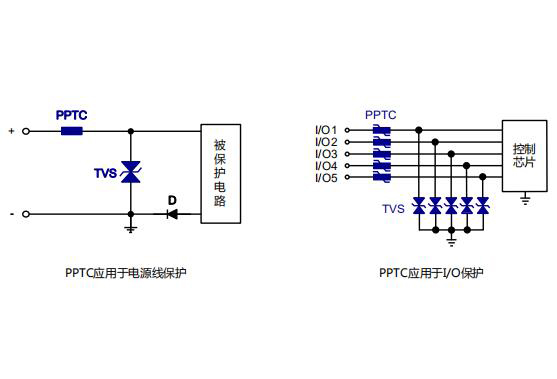

PPTC自恢复保险丝典型应用电路
（图为PPTC自恢复保险丝典型应用电路）


　　PPTC自恢复保险丝特点：
　　对电流和温度敏感，电阻随温度及电流的增大而增大；
　　PPTC自恢复保险丝的响应速度较慢，一般为几十毫秒甚至秒级，与流过 PPTC自恢复保险丝的电流大小有关；
　　具有自恢复特性，在其额定使用范围内可重复应用于电路中；
　　PPTC自恢复保险丝在电路正常工作状态下为低阻值，对电路几乎无影响；
　　应用时 PPTC自恢复保险丝串联于电路中；
　　我司 PPTC自恢复保险丝产品维持电流在 30mA~14A，最大耐压值为 5V~600V。
