气体放电管的工作原理可以简单地总结为气体放电。当两级间产生足够大的电量,则会造成极间间隙被放电击穿,这时其便由绝缘状态转变成为导电状态,这种现象与短路较为相似。当处于导电状态下时,两极间的电压会较低,一般是在20～50V之间,因此,其能够对后级电路起到很好的保护作用。
　　气体放电管采用陶瓷密闭封装，内部由两个或数个带间隙的金属电极，充以惰性气体(氩气或氖气)构成，基本外形如图1所示。当加到两电极端的电压达到使气体放电管内的气体击穿时，气体放电管便开始放电，并由高阻变成低阻，使电极两端的电压不超过击穿电压。 　　气体放电管的主要参数
　　1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在μs数量极。
　　2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8×20μs电流波形下，所能承受及散发的电流。
　　3）电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。气体放电管电容量很小，一般为≤1pF。
　　4）直流击穿电压当外施电压以500V/s的速率上升，放电管产生火花时的电压为击穿电压。气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。
　　5）温度范围其工作温度范围一般在－55℃～＋125℃之间。
　　6）绝缘电阻是指在外施50或100V直流电压时测量的气体放电管电阻,一般>1010Ω。

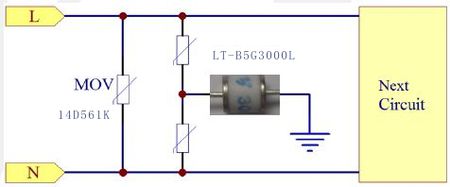

　　电话机/传真机等各类通讯设备防雷应用，在电子系统和网络线路上，经常会受到外界瞬时过电压干扰，这些干扰源主要包括：由于通断感性负载或启停大功率负载，线路故障等产生的操作过电压；由于雷电等自然现象引起的雷电浪涌。这种过电压（或过电流）称为浪涌电压（或浪涌电流），是一种瞬变干扰。浪涌电压会严重危害电子系统的安全工作。消除浪涌噪声干扰，防止浪涌危害一直是关系电子设备安全可靠运行的核心问题。为了避免浪涌电压损害电子设备，一般采用分流防御措施，即将浪涌电压在非常短的时间内与大地短接，使浪涌电流分流入地，达到削弱和消除过电压、过电流的目的，从而起到保护电子设备安全运行的作用。
