VGA端口的电路保护
发布者：深圳市踏歌科技有限公司  发布时间：2016-12-19
　　VGA端口的电路保护
　　解决方案：

VGA端口的电路保护
VGA端口的电路保护

　　设计说明：
　　保护应用：
　　VGA端口使用的信号线最大频率为25 MHz，其R、G、B线的视频信号为0.7 Vp-p，ID01、ID02、ID03、H-sync以及V-sync的视频信号范围为0.3至5.0 Vp-p。 这些线路的抑制电容量应予考虑。

　　解决方案说明：

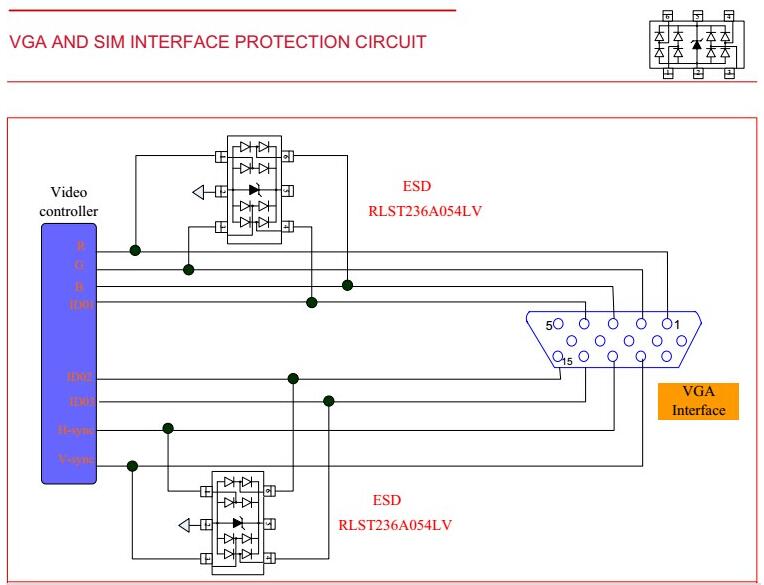

　　如左图所示的情况，可使用离散型多层压敏电阻，让电路板布局更为灵活，如要减少零配件数量，可使用两个夹轨器。

　　配套解决方案： 不适用。

　　监管问题：
　　IEC 61000-4-2是最适合此接口的标准规范。 通过该测试可证明终端产品不易受到ESD危害。

　　特性：不适用。

　　应用警告：不适用。
